오일 파이프 조인트에 실리카 솔 정밀 주조를 선택하는 이유는 무엇입니까?
이 기사에서는 실리카 솔 정밀 주조 오일 파이프 조인트 제조 공정. 이 방법이 석유 및 가스 부문을 지배하는 이유를 검토하고, 장점과 한계를 분석하고, 대체 프로세스와 비교하고, 실제 적용 사례를 제공합니다. 닝보 Zhiye 기계 부품 유한 회사 완벽한 조인트를 지정하는 데 도움이 되는 기술적 통찰력을 공유합니다.
📑 목차
🔍 실리카솔 정밀주조란 무엇이며 오일 파이프 조인트에 어떻게 적용되나요?

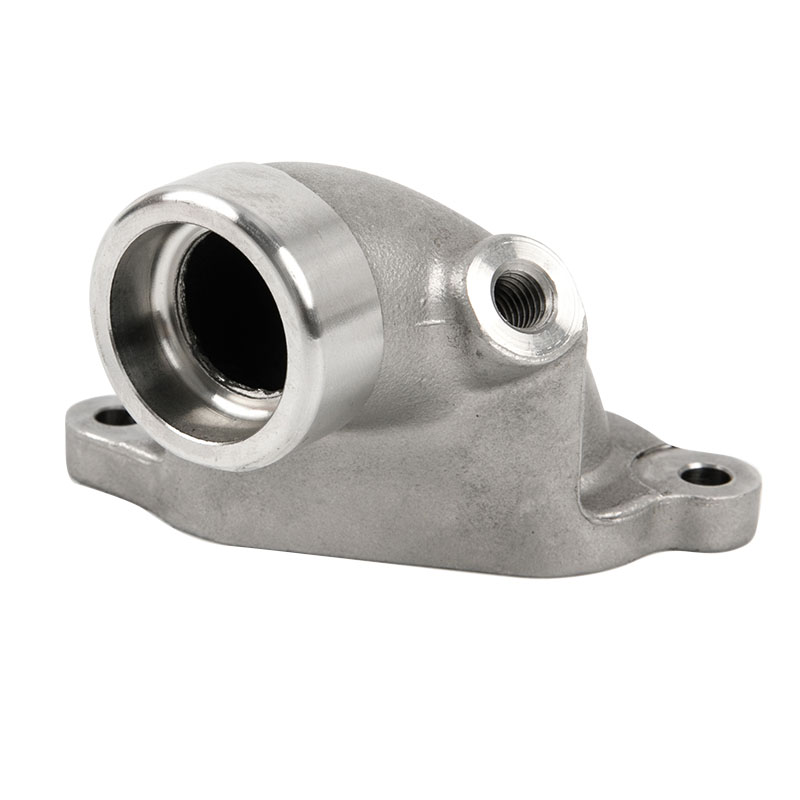

닝보 Zhiye 기계 부품 유한 회사 정의하다실리카 솔 정밀 주조 오일 파이프 조인트실리카 기반 바인더가 견고한 세라믹 쉘을 생성하는 인베스트먼트 주조 경로를 통해 제작된 부품입니다. 전통적인 모래 주조와 달리 이 방법은 수성 실리카졸(콜로이드 실리카)을 사용하여 내화성이 높은 주형을 제작하고 미세한 세부 묘사까지 재현할 수 있습니다. 을 위한오일 파이프 조인트이는 고압 탄화수소 시스템에 필수적인 엄격한 공차(종종 ±0.1mm), 뛰어난 표면 마감(Ra 1.6~3.2μm) 및 금속학적 무결성을 의미합니다.
이 공정의 핵심은 미세한 내화물 분말과 실리카졸이 포함된 슬러리에 왁스 패턴을 반복적으로 담그는 것입니다. 건조 후 껍질을 탈랍하고 소성하여 매끄러운 구멍을 남깁니다. 그런 다음 용융된 스테인리스강, 탄소강 또는 합금을 붓습니다. 결과송유관 조인트수축이 최소화되고 모래가 포함되지 않는 현상은 기존 주물에서 흔히 발생하는 결함입니다. 이것이 바로 글로벌 운영자가 웰헤드 장비, 매니폴드 조인트 및 초크 커플링에 이 기술을 의존하는 이유입니다.
⚙️ 강점과 약점
✅ 오일 파이프 조인트용 실리카 솔 캐스팅의 결정적인 장점은 무엇입니까?
워크샵부터닝보 Zhiye 기계 부품 유한 회사, 우리는 엔지니어들이 다음과 같은 5가지 주요 이유로 이 방법을 선택한다는 것을 확인했습니다.
- 치수적 우월성:허용 오차가 ±0.1mm인 니어 네트 형상으로 가공 비용을 최대 40% 절감합니다.
- 우수한 표면 마감:주조된 표면의 거칠기는 가공된 표면과 비슷하여 많은 오일 파이프 조인트에 대한 2차 연마가 필요하지 않습니다.
- 복잡한 형상이 허용됨:언더컷, 내부 통로 및 얇은 벽(최저 1.5mm)을 일체형으로 주조할 수 있습니다.
- 재료의 다양성:사워 서비스에 필요한 듀플렉스 스테인리스, 인코넬, 17-4PH 및 저탄소강과 함께 작동합니다(NACE MR0175).
- 압력 무결성:예열된 세라믹 쉘의 빠른 응고로 인한 조밀하고 비다공성 미세 구조 - 누출 방지 접합에 필수적입니다.
이러한 이점은 해양 및 다운홀 환경의 사용 수명 연장으로 직접적으로 이어집니다. 예를 들어, Ningbo Zhiye의 최근 프로젝트에서는 중동 현장에 비파괴 테스트 실패 없이 15,000개의 실리카 솔 주조 오일 파이프 조인트를 공급했습니다.
⚠️ 실리카솔 정밀주조 오일 파이프 조인트의 한계나 단점은 무엇입니까?
완벽한 프로세스는 없습니다. 실리카졸 주조는 품질이 뛰어나지만 구매자와 엔지니어가 고려해야 할 과제는 다음과 같습니다.
| 한정 | 설명 및 영향 |
|---|---|
| 더 높은 부품 비용 대 모래 주조 | 매우 큰 접합부(30kg 이상)의 경우 쉘 제작 시간과 원자재(실리카졸, 지르콘 모래)로 인해 실리카졸의 가격이 높아질 수 있습니다. 중소형 시리즈에 적합합니다. |
| 크기 및 무게 제약 | 일반적인 최대 중량은 ~100kg입니다(오일 파이프 조인트의 경우). 무거운 구성요소에는 하이브리드 프로세스가 필요할 수 있습니다. |
| 툴링 리드 타임 연장 | 왁스 주입 다이에는 4~8주가 소요됩니다. 디자인 변경은 모래 패턴보다 비용이 더 많이 듭니다. |
| 껍질 균열 가능성 | 탈왁스 오토클레이브 매개변수가 최적화되지 않으면 얇은 껍질이 깨져 런아웃이 발생할 수 있습니다.닝보 지예이를 방지하기 위해 독점 자동화 기능이 있습니다. |
그럼에도 불구하고 신뢰성과 경량이 필수인 경우 총 소유 비용 측면에서 실리카졸이 선호되는 경우가 많습니다. 그만큼송유관 조인트진동, 열 순환 및 부식성 매체를 견뎌야 합니다. 바로 정밀 주조가 용접 단조보다 오래 지속되는 곳입니다.
🔧 애플리케이션 및 사용 사례
📍 실리카 솔 캐스트 오일 파이프 조인트는 어디에 가장 일반적으로 사용됩니까?
야금학적 견고성 덕분에 이러한 조인트는 다음과 같은 분야에서 널리 사용됩니다.
- 🛢️ 수원 장비(초크 및 킬 조인트)
- ⛽ 고압 매니폴드
- ⚙️ 해저 커넥터 허브
- 🔥 정유공장 배관(내식성 합금)
- 🔩 BOP 스택용 유압 커플링
이러한 응용 프로그램에서는송유관 조인트수소 취성 및 높은 파열 압력에 저항해야 합니다. 실리카 졸 주조는 제어된 입자 구조를 가능하게 하고 누출을 유발할 수 있는 수축 다공성을 제거합니다. 닝보 Zhiye 기계 부품 유한 회사 API 6A 및 17D 사양에 대한 주조 조인트를 정기적으로 공급합니다.
⚖️ 오일 파이프 조인트의 실리카 솔 정밀 주조와 기타 공정
| 방법 | 표면 조도(μm) | 공차(mm) | 상대 비용(1–5) | 일반적인 합금 적합성 |
|---|---|---|---|---|
| 실리카 졸 주조 | 1.6–3.2 | ±0.10 | 3.5(중간 높음) | 초합금을 포함한 모든 주조 가능한 합금 |
| 샌드 캐스팅(수지) | 6.3–12.5 | ±0.8 | 1.5(낮음) | 탄소/저합금만 해당, 결함이 발생하기 쉬움 |
| 인베스트먼트 주조(에틸실리케이트) | 3.2~6.3 | ±0.25 | 3.0 | 비슷하지만 쉘의 그린 강도가 낮습니다. |
| 폐쇄형 단조 | 가공 | ±0.2(가공) | 4.5 | 단조 등급, 단순한 모양 |
그림과 같이 실리카졸은 특히 정밀성과 비용 사이에서 탁월한 균형을 유지합니다.오일 파이프 조인트적당한 복잡성과 높은 신뢰성이 필요합니다.
❓ 일반적인 질문
Silica Sol 정밀 주조 오일 파이프 조인트에 대해 자주 묻는 질문
사워가스(H2S) 환경에서 실리카졸 캐스트 오일 파이프 조인트를 사용할 수 있나요?
전적으로.닝보 Zhiye 기계 부품 유한 회사NACE MR0175/ISO 15156을 충족하는 410 스테인리스, 17-4PH 및 듀플렉스(2205)와 같은 재료로 조인트를 생산합니다. 실리카 졸 쉘은 분리된 탄화물이 없는 세밀하고 균질한 구조를 생성하여 황화물 응력 균열 위험을 줄입니다. 그러나 적절한 주조 후 열처리(예: 용액 어닐링)가 중요합니다. 이는 전체 기계적 인증서를 통해 검증됩니다.
실리카졸 캐스팅으로 가능한 오일 파이프 조인트의 최대 크기는 얼마입니까?
일반적으로 길이는 최대 600mm, 무게는 80kg입니다. 일부 주조소에서는 강화된 쉘을 사용하여 120kg까지 밀어붙입니다. 더 큰 크기의 경우 Ningbo Zhiye는 분할 설계나 원심 주조로 전환을 권장하는 경우가 많지만 각 사례를 평가합니다. 큰 껍질은 갈라짐을 방지하기 위해 조심스럽게 건조해야 한다는 점을 기억하십시오. 습도가 조절되는 당사 공장에서는 50kg 이상의 조인트를 지속적으로 생산할 수 있습니다.
실리카 솔 캐스트 조인트의 표면 마감은 압력 등급에 어떤 영향을 줍니까?
더 나은 표면 마감(일반적으로 3.2 µm Ra)은 응력 증가 요인과 마이크로 노치를 제거하여 피로 수명과 정적 파열 압력을 직접적으로 향상시킵니다. 거친 주조 표면(모래 주조와 같은)에는 균열이 시작되는 지점으로 작용하는 계곡이 있을 수 있습니다. 고압 오일 회로의 경우 많은 엔지니어가 표면 연삭을 방지하기 위해 실리카졸을 정확하게 지정합니다. 독립적인 테스트에 따르면 실리카졸 조인트는 동등한 모래 주조 부품에 비해 15~20% 더 높은 주기 압력을 유지하는 것으로 나타났습니다.
소규모 배치 프로토타이핑에 비용상의 단점이 있습니까?
프로토타입(1~20개)의 경우 왁스 주입 툴링 비용(일반적으로 $2,000~$5,000)이 높아 보일 수 있습니다. 그러나 3D 프린팅된 왁스 패턴을 통한 신속한 프로토타이핑은 이제 보완적인 옵션입니다.닝보 Zhiye 기계 부품 유한 회사초기 샘플을 위한 3D 프린팅 패턴과 대량 생산을 위한 하드 툴링 등 하이브리드 솔루션을 제공합니다. 이렇게 하면 초기에 전체 툴링을 수행하지 않고도 실리카졸 정밀도를 얻을 수 있습니다.
📚 참고 자료: ASTM A732 / A732M – 주조, 인베스트먼트, 탄소 및 저합금강에 대한 표준 사양; API 6A(수원 장비); Ningbo Zhiye Mechanical Components Co.,Ltd.의 기술 게시판; "정밀주조 핸드북"(2판, 2023).
📞 결론
장비 바닥부터 해저 매니폴드까지,실리카 솔 정밀 주조 오일 파이프 조인트소수의 프로세스가 따라올 수 있는 신뢰성을 제공합니다. 거의 그물에 가까운 모양, 우수한 표면 및 합금 유연성으로 인해 중요한 서비스에 선호되는 선택입니다. 비용 및 크기 제약이 존재하지만 가공 및 현장 오류 감소로 상쇄되는 경우가 많습니다.
🤝 전문가와 파트너십을 맺으세요.닝보 Zhiye 기계 부품 유한 회사, 우리는 석유 및 가스 응용 분야의 정밀 주조 분야에서 20년 이상의 경험을 보유하고 있습니다. 표준 NPT 오일 파이프 조인트가 필요하든 복잡한 형상을 갖춘 맞춤형 합금 구성요소가 필요하든 당사 엔지니어가 도와드릴 준비가 되어 있습니다. 문의하기오늘은 무료 디자인 검토 및 견적을 위해 더 안전하고 강력한 연결을 구축해 보겠습니다.
